Deutsche Telekom Entertain mit dem Ubiquiti UniFi Security Gateway

(Stand 03.09.2018)

Es gibt mittlerweile eine immer größer werdende Anzahl an Leuten, dir ihr Netzwerk immer weiter auf UniFi-Produkte umstellen. Auch ich will meine Fritzbox ablösen und sie durch einen Draytek Vigor 130 DSL-Modem, sowie das UniFi Security Gateway  ablösen. Bisher hielt mich das Entertain Problem davon ab und eben noch die Thematik mit IPv6.

Diese Anleitung soll dabei helfen, Entertain (V1 und V2) mittels UniFi Hardware an einem BNG-Anschluss zu ermögliche. Die Anleitung funktioniert nicht an einem nicht BNG-Anschluss, da hier neben dem VLAN 7 noch das VLAN 8 benötigt wird. Da alle Anschlüsse, im laufe des Jahres,  umgestellt werden, wird dieses Thema hier auch nicht weiter behandelt.
Es wird davon ausgegangen, dass der USG die PPPoE Einwahl übernimmt und ein DSL-Modem, wie der Draytek Vigor 130, vorgeschaltet ist.
Entertain V1 verwendet die Mediareceiver MR300 und MR303. Entertain V2 verwendet den Mediareceiver MR400 oder MR401.
Die Erkenntnisse stammen dabei aus dem Thread Entertain mit Ubiquitit Security Gateway



Ein Dank geht dabei an Ex0, Alanin, Shadowcat und dermetzefür die Hilfestellungen und Tests. Hoffentlich habe ich niemanden vergessen.

1. Test auf BNG

Über diesen Link könnt seht ihr wie ihr testen könnt, ob ihr bereits auf BNG migriert wurdet:
Solltet dieses nicht der Fall sein, könnte euch dieser Beitrag evtl. helfen. Die dort gemachten Einstellungen beziehen sich alle auf Entertain V1.

2. Konfiguration des Draytek 130 (Danke an Ex0)

Der Draytek übernimmt hier die reine Modem Funktion. Folgende Bilder von Ex0 zeigen die Einstellungen am Draytek. Laut Webseite von Draytek werden neu ausgelieferte 130er direkt als Modem konfiguriert und benötigen keine Anpassung, ihr solltet also direkt starten können. Die VLAN Konfiguration wird am USG durchgeführt.
Internet Access >> General Setup

Internet Access >> PPPoE / PPPoA

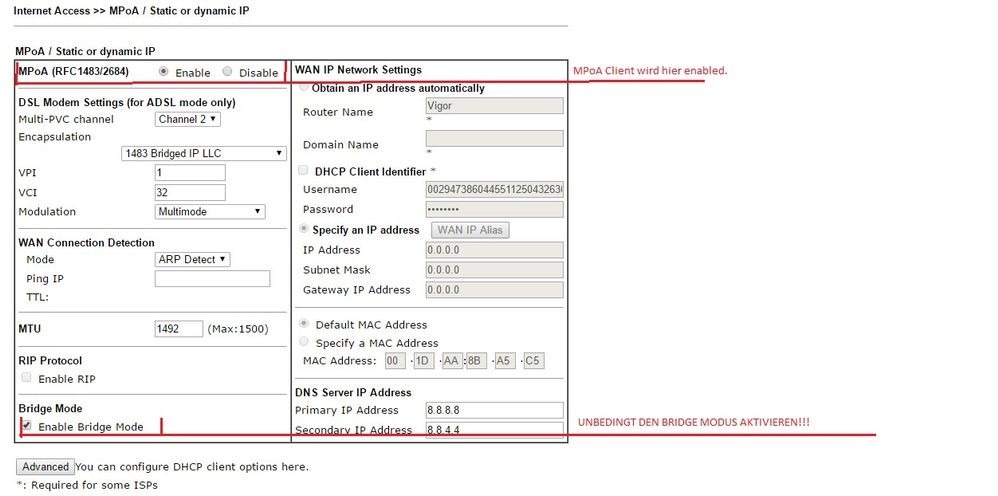

Internet Access >> MPoA

3. Internetzugang einrichten (Danke an Ex0)

Devices >> USG >> Configuration >> WAN
Der Username setzt sich aus den T-Online Zugangsdaten zusammen:
AAAAAAAAAAATTTTTTTTTT#MMMM@t-online.de

wobei:

A= 12-stellige Anschlusskennung
T= T-Online-Nummer
# nur verwenden wenn die T-Online Nummer weniger als 12 Stellen hat.
M= vierstelliger Mitbenutzerzusatz
Als DNS-Server könnt ihr die Server von
·         T-Online
o   217.237.151.205
o   217.237.148.70
·         Google
o   8.8.8.8
o   8.8.4.4
oder z.B. OpenDNS
eintragen.

4. Firewallregeln anpassen (Danke an Alanin)

Hier müsst ihr unterscheiden ob ihr das alte oder neue Entertain nutzt. Das neue Entertain V2 verwendet den MR400 und das Alte V1 den MR300/MR303.
IPTV-Source:
V1
V2
193.158.35.251
87.141.215.251
IPTV-Destination:
V1
V2
239.35.0.0/16
232.0.0.0/16
Die Adresse 224.0.0.0/4 ist bei beiden gleich, ebenso der Port.
Die Regeln der Firewall folgen als Screenshots. Die IPs müsst ihr entsprechend eurer Entertain-Variante anpassen. Die Screenshots zeigen die Einstellungen für V1.
Die Bilder stammen von Alanin.

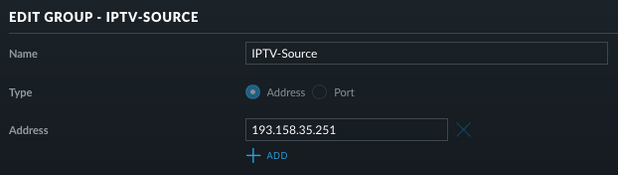

FIREWALL >> Groups
Jetzt die Firewall Regeln an sich. Achte bitte auf die richtige Zuordnung (WAN IN, bzw. WAN LOCAL).
FIREWALL >> Rules >> WAN IN
FIREWALL >> Rules >> WAN LOCAL

5. IGMP-Proxy mittel config.gateway.json aktivieren (Danke an Ex0,Alanin und Shadowcat)

Zuerst müsst ihr euch per SSH mit eurem USG verbinden. Die Anmeldedaten sind die gleichen wie vom Controller. Mittels dem Befehl show interfaces, könnt ihr euch die Interfaces des USG anzeigen lassen. Wichtig ist dabei das Interface pppoe. Diesen Eintrag merkt ihr euch.
Ihr erstell eine Datei Namens config.gateway.json und passt den rot markierten Eintrag an euren obigen Wert an.

Config.gateway.json:

 {
      "firewall":{
           "source-validation":"disable"
      },
      "protocols": {
           "igmp-proxy": {
                "interface": {
                     "pppoe0": {
                          "alt-subnet": [
                               "0.0.0.0/0"
                          ],
                          "role": "upstream",
                          "threshold": "1"
                     },
                     "eth1": {
                          "alt-subnet": [
                               "0.0.0.0/0"
                          ],
                          "role": "downstream",
                          "threshold": "1",
                          "whitelist": [
                               "239.35.0.0/16",
                               "232.0.0.0/16"
                          ]
                     }
                }
           }
      }
 }
Mittels der SeiteJSONLint, könnt ihr noch teste ob das JSON Format korrekt ist.

Die editierte Konfig Datei ladet ihr in folgendes Verzeichnis auf dem Unifi Controler Server hoch: [UniFi base Ordner]/data/sites/[site]

[site] ist dabei die Site ID eures controllers. Falls ihr nur eine habt sollte diese default lauten.

Jetzt müsste ihr über den Unifi Controler noch ein Re-Provisioning anstoßen (z.B eine neue Portfreigabe machen oder Configuration >> Manage Device >> Force Provision).

Der [UniFi base Ordner] ist folgender:

  • macOS:  /Applications/UniFi.app/Contents/Resources
  • Windows:  „%userprofile%/Ubiquiti Unifi“
  • UniFi Cloud Key & Debian/Ubuntu Linux:  /usr/lib/unifi
Sobald der USG neu provisioniert wurde und ihr Fernsehen schaut, könnt ihr mit dem Befehl show ip multicast interfaces, den Traffic auf dem pppoe und eth Interface sehen.

6. Ggf. Anpassung eines UniFi-Switches

Solltet ihr noch einen UniFi-Switch nutzen, dann geht es hier weiter.

7. Automatischer Neustart des IGMP Proxy

Der IGMP Proxy stellt gelegentlich seine Dienste ein. Damit ihr den Dienst nicht händisch neu starten müsst, könnt ihr ein Script anlegen. Beschrieben ist dieses im Ubiquiti Forum.



8. IPv6 aktivieren

Um IPv6 zu nutzen, schaut einfach in dieser Anleitung nach, dort sind alle nötigen Schritte beschrieben.
